Крестовина прямоугольная

Крестовина прямоугольная

• Длина врезки 100мм
• Размер сечения прямого участка записывается первым (400х200).
• Размер стороны в которую производится врезка записывается первым (400). Размер сечения врезок записывается вторым (300х250). Размер стороны врезок параллельной оси воздуховода записывается первым (300).
• Эскизы прямых участков с врезкой, смещѐнной относительно оси воздуховода необходимо вычерчивать. В примечании делается пометка «см. эскиз».
• Имеется возможность изготовления прямых участков воздуховодов необходимой длины с врезками по требованию заказчика.

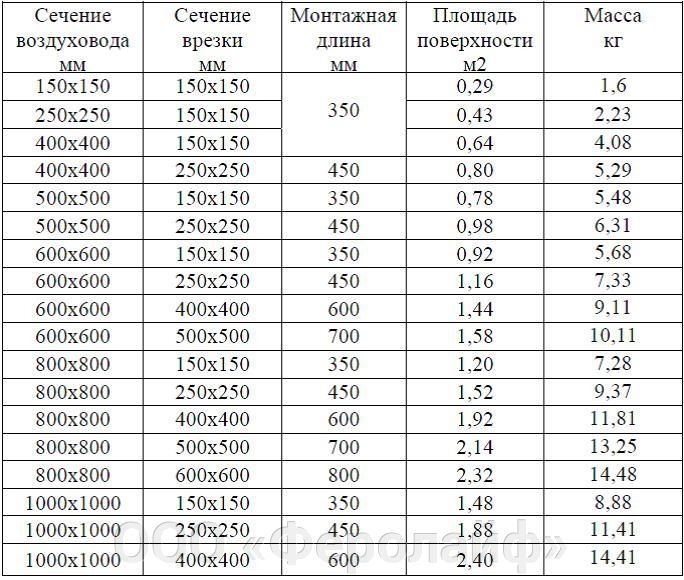

Характеристики:
