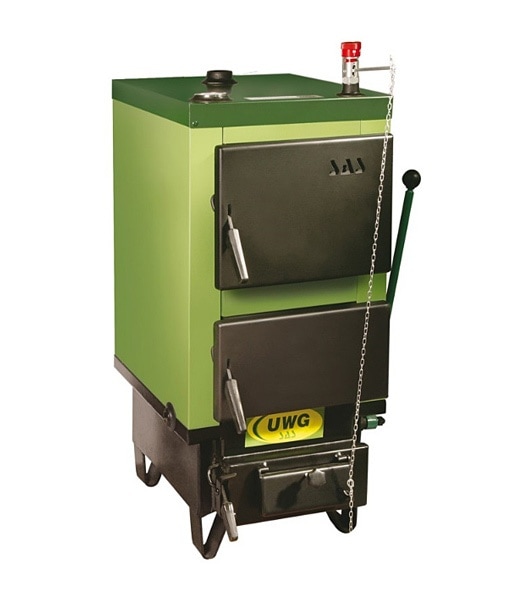

SAS UWG (17 кВт)

SAS UWG (17 кВт)

Котёл традиционный, универсальный (с механическим регулятором тяги). Котел предназначен для водяных систем центрального отопления, открытого типа или с принудительной циркуляцией воды. Рекомендуется для отопления в домах, коттеджах. Котел SAS UWG работает на естественной тяге, поэтому его эксплуатация не требует использования электроэнергии. Процесс сжигания контролируется механическим регулятором тяги, который поставляется с котлом. Корпус котла изготовлен из котловой стали толщиной 6 мм (марка P265GH). Максимальное использование тепла отходящих газов происходит благодаря водяной рубашке вокруг камеры сгорания и конвекторам, снабженных завихрителями. Вся конструкция теплообменника обложена изолирующим материалом.

Основные габариты А - 930 мм А1 - 610 мм B - 540 мм B1 - 460 мм H - 1250 мм H1 - 1220 мм H2 - 300 мм H3 - 1000 мм

Размеры топочной камеры С - 400 мм С1 - инная конструкция котла D - 500 мм

1. Корпус котла 2. Теплоизоляция 3. Водяная рубашка 4. Камера сгорания 5. Дверка для чистки 6. Дверка засыпная 7. Дверка камерная 8. Противопожарная решетка 9. Дверка зольника 10. Люшка дозирующая воздух 11. Колосники 12. Чугунная решетка (подвиж) 13. Рычаг подвиж. решетки 14. Регулятор тяги воздуха 15. Отверстия системы многоточечного распределения воздуха 16. Контроллер 17. Вентилятор 18. Клеммная колодка 19. Монтажный патрубок клапана безопасности 20. Патрубок горячей воды 21. Дымоход 22. Отверстие для чистки дымового канала 23. Регулятор тяги выхлопных газов 24. Патрубок обратной воды 25. Спускной патрубок 26. Термометр 27. Датчик отходящих газов Гарантия на котел: 4 года. Твердотопливный котел SAS UWG предназначен для сжигания твердых видов топлива:

• каменный уголь(максимальная мощность),
• древесина различных видов (включая щепу, горбыль, стружку),
• другие виды твердого топлива.

Древесина должна, безусловно, подвергаться старению, в течение минимум одного года! Топка мокрой древесиной понижает коэффициент полезного действия и отрицательно влияет на продолжительность срока службы котла. Характеристики

Номинальная мощность котла	17 кВт
Отапливаемая площадь	110-140 м2
Поверхность нагрева котла	1,5 м2
КПД	79,1-85,9 %
Ёмкость камеры загрузки	28~21 дм3 (кг)
Температура продуктов сгорания	90-250 °C
Водная ёмкость котла	54 л
Масса котла	260 кг
Необходимая тяга продуктов сгорания	0,30 мбар
Max. допустимое рабочее давление	1,5 бар
Max. допустимая рабочая температура	85 °C
Рекомендованная рабочая температура воды нагрева	60-80 °C
Min. температура обратной воды	55 °C
Электропитание	~230/50 В/Гц
Сечение/диаметр дымового канала	180 мм
Подключение котла	G1 1/2 " (дюйм)
Min. высота дымохода	8 м
Min. сечение дымохода	22х22 (250) см х см (мм)
Размер загрузочных люков	170х280 мм х мм
